產品規格

頻率範圍-MHz	2400-2483/5150～5850MHz
帶寬-MHz	83/700
增益-dBi	12/14
水平面波瓣寬度－°	60°
垂直面波瓣寬度－°	15°
駐波比-VSWR	≤2
輸入阻抗-Ω	50Ω
極化方式	±45°
最大功率-W	50w
連接接頭	N-K
接地方式	直流接地
電阻-Ω	≤1

1.2機械性能指標

天線尺寸-mm	450×137×30
天線罩材料	ABS
顏色	白色
重量－kg	/
工作溫度範圍－℃	-40～60
抗風速率千米/小時	241

2 天線駐波圖

2.4 G ：

1端口駐波圖	2端口駐波圖

5G：

1端口駐波圖	2端口駐波圖

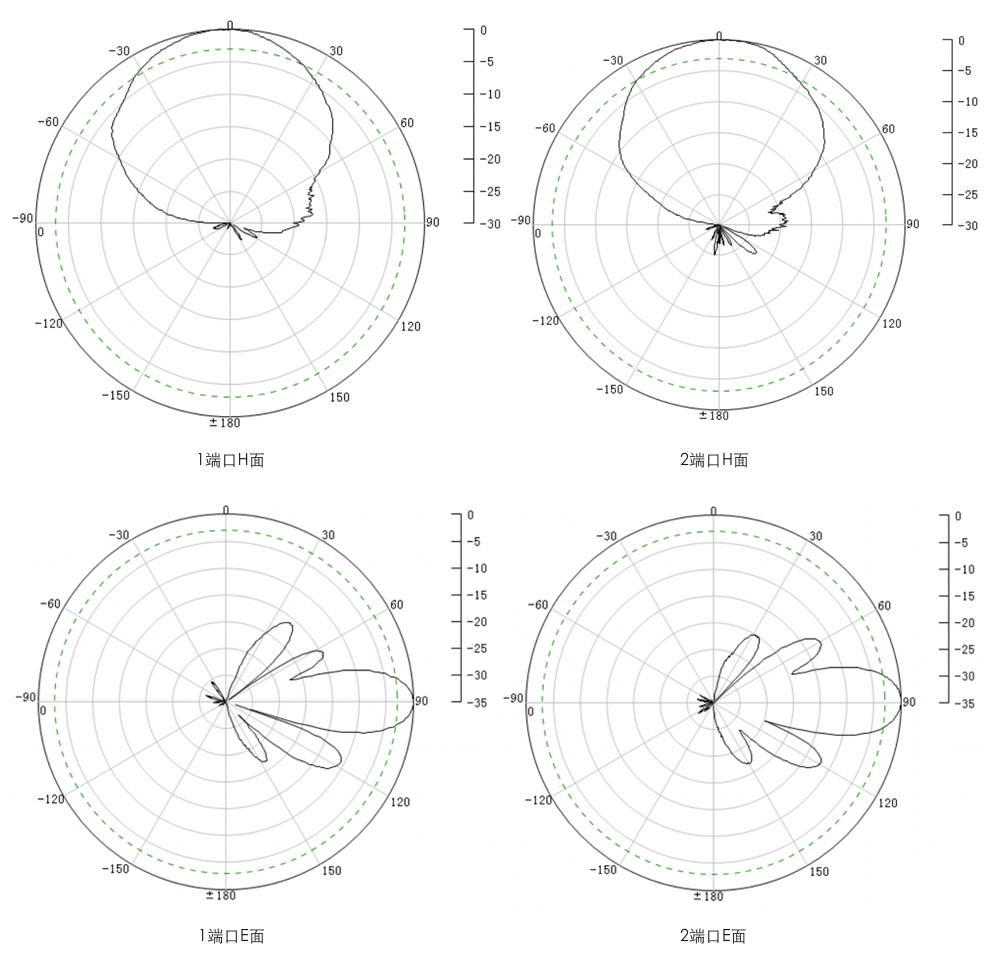

3 天線方向圖

2.4G測試方向圖如下：

5G測試方向圖如下：
